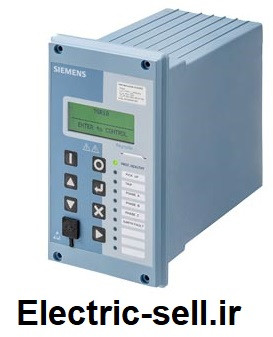

رله حفاظتی جریانی زیمنس Reyrolle 7SR1040-4KA20-2DA0

عملکرد رله اضافه جریان : (سل الکتریک دات آی آر)

اگر یک مقدار جریان در یک مقدار عادی وجود داشته باشد، کنتاکت های خروجی کشیده می شوند. اگر این جریان بالاتر از مقدار مورد نظر باشد، کنتاکت های خروجی با تاخیر باز می شوند و سیستمی که به آن متصل است نیز غیرفعال می شود. سیستم رله جریان به صورت سری روی مدار موتور متصل می شود و جریان مورد نیاز شبکه از رله جریان عبور می کند. در ابتدا اضافه باری که از مدار می گذرد آسیبی وارد نمی کند اما اگر این وضعیت به طور مداوم ادامه یابد ممکن است باعث آسیب به موتور شود. موتور تا حد نامطلوبی گرم می شود و ممکن است آتش بگیرد.

اگر به هر دلیلی در مدار موتور جریان اضافی وجود داشته باشد، این جریان اضافی نیز از رله عبور می کند. به این ترتیب کلید اضافه جریان در واقع روشن شده و بار انرژی به نحوی متوقف و قطع می شود. در نهایت موتور از کار افتاده و ساختار مدار بدون هیچ آسیبی حفظ می شود. علاوه بر این، رله جریان را که به دلیل جریان اضافه بسته می شود، می توان دوباره با دکمه ریست قابل استفاده کرد.
