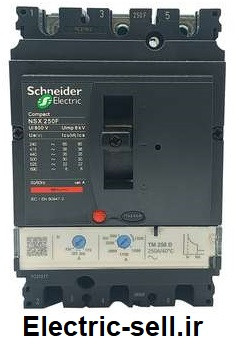

کلید اتوماتیک 160 آمپر قابل تنظیم اشنایدر سه پل 50kA حفاظت LSoI

کلید اتوماتیک 160 آمپر سه پل 50kA اشنایدر

دو عامل اتصال کوتاه و اضافه بار، مهم ترین عوامل خطا در سیستم های الکتریکی هستند. به منظور محافظت از تجهیزات الکتریکی در برابر این دو خطا باید از کلید اتوماتیک استفاده شود. کلید اتوماتیک می تواند با قطع سریع برق مانع از آسیب تجهیزات شود. سیستم های توزیع، صنایع نفت و گاز، صنایع دریایی و حفاظت از موتورها از جمله مهم ترین کاربردهای کلید کمپکت هستند.

Schneider 160 Amp Three-Pole 50kA Circuit Breaker
Two factors, short circuit and overload, are the most important fault factors in electrical systems. In order to protect electrical equipment against these two faults, a circuit breaker must be used. A circuit breaker can prevent equipment damage by quickly cutting off power. Distribution systems, oil and gas industries, marine industries, and motor protection are among the most important applications of compact switches.

مشخصات کلید اتوماتیک کمپکت LV430840 اشنایدر

کد فنی LV430840 یکی از کلیدهای اتوماتیک اشنایدر از سری NSX160 است که تنها از منبع AC تغذیه می کند. واحد حفاظت این کمپکت سه پل، حرارتی – مغناطیسی است و توانایی قطع جریان (قدرت قطع) حداکثر50 کیلو آمپر را دارد. نرخ جریان نامی Ir از 112 تا 160 آمپر قابل تنظیم است.

Schneider LV430840 Compact Circuit Breaker Specifications
The LV430840 technical code is one of Schneider's NSX160 series circuit breakers that is powered only by an AC source. The protection unit of this compact three-pole, thermal-magnetic and has the ability to interrupt current (breaking power) of up to 50 kA. The rated current rate Ir can be adjusted from 112 to 160 A.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 160 آمپر 50 کیلو آمپر

حفاظت حرارتی و حفاظت مغناطیسی، دو قسمت تشکیل دهنده ی تکنولوژی قطع TM-D در کلیدهای اتوماتیک هستند. حفاظت حرارتی در شرایط اضافه بار و حفاظت مغناطیسی در شرایط اتصال کوتاه از تجهیزات الکتریکی محافظت می کند. حفاظت حرارتی شامل یک بی متال حساس به حرارت است که اگر جریانی بیش تر از مقدار نامی از آن عبور کند و بیش تر از مدت مشخصی ادامه داشته باشد، داغ و خم شده و با برخورد به میله ی تریپ برق را قطع می کند. حفاظت مغناطیسی یک سیم پیچ مغناطیسی با هسته ی متحرک دارد که اگر جریان اتصال کوتاه از آن عبور کند، میدان مغناطیسی تولید کرده که می تواند هسته ی سیم پیچ را به سمت میله ی تریپ حرکت دهد. با برخورد هسته به میله ی تریپ، برق قطع می شود. حفاظت مغناطیسی بدون تاخیر و حفاظت حرارتی با یک تاخیر مشخص برق را قطع می کند.

How the TM-D trip unit works in Schneider three-pole 160A 50Ka circuit breaker
Thermal protection and magnetic protection are two components of the TM-D tripping technology in circuit breakers. Thermal protection in overload conditions and magnetic protection in short-circuit conditions protect electrical equipment. Thermal protection consists of a heat-sensitive bimetal that, if a current greater than the rated value passes through it and continues for more than a certain period of time, heats up and bends and cuts off the power by hitting the trip rod. Magnetic protection has a magnetic coil with a moving core that, if a short-circuit current passes through it, generates a magnetic field that can move the coil core towards the trip rod. When the core hits the trip rod, the power is cut off. Magnetic protection cuts off the power without delay and thermal protection cuts off the power with a certain delay.
