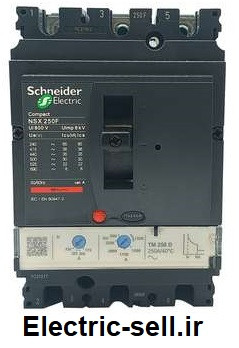

کلید اتوماتیک 100 آمپر قابل تنظیم اشنایدر سه پل 50kA حفاظت LSoI

کلید اتوماتیک 100 آمپر قابل تنظیم اشنایدر سه پل 50kA حفاظت LSoI

Schneider 100 Amp Circuit Breaker, 3-Pole, 36kA, LSoI Protection
برند:سه پل قابل تنظیم اشنایدر الکتریک
1
زمان آماده‌سازی 1 روز کاری
شناسه کالا LV431630

16,100,000 24%

12,200,000
مشخصات

کد فنی:

LV429840

سری ساخت:

NSX100F

قدرت قطع:

قدرت قطع: 36kA

نوع کلید:

قابل تنظیم

واحد تریپ:

TM-D

تعداد پل:

3P

توضیحات

کلید اتوماتیک 100 آمپر سه پل 50kA اشنایدر(سل الکتریک دات آی آر):
اضافه بار و اتصال کوتاه، دو عامل مهمی هستند که منجر به خطا در سیستم های الکتریکی می شوند. این دو عامل خطا می توانند خسارت های سنگینی به تجهیزات الکتریکی وارد کنند، بنابراین برای محافظت کردن از آن ها باید از کلید اتوماتیک استفاده کرد. بیش ترین کاربرد کلید کمپکت در صنایع دریایی، سیستم های توزیع، حفاظت از ژنراتورها و ... است.

:Schneider 100 Amp Three-Pole 50kA Automatic Switch
Overload and short circuit are two important factors that lead to faults in electrical systems. These two fault factors can cause heavy damage to electrical equipment, so an automatic switch must be used to protect them. The most common use of compact switches is in the marine industry, distribution systems, generator protection, etc.

مشخصات کلید اتوماتیک کمپکت LV429840 اشنایدر
کلید اتوماتیک 100 امپر سه پل 36kA اشنایدر از سری کمپکت NSX100F با کد فنی LV429840 ،  کلید 3 پل با حفاظت از هر 3 فاز است که هم در برابر اضافه بار و هم در برابر جریان اتصال کوتاه از تجهیزات حفاظت می‌کند. واحد تریپ آن شامل یک واحد حفاظتی حرارتی قابل تنظیم برای اضافه بار و واحد حفاظتی مغناطیسی ثابت برای جریان اتصال کوتاه است. جریان واحد تریپ این کلید برابر با 100 آمپر می‌باشد. این کلید قابلیت حفاظت در برابر جریان نشتی ندارد. ظرفیت قطع آن در ولتاژ 415 ولت AC برابر با 36kA، ولتاژ نامی آن برابر با 690 ولت در فرکانس 50/60 هرتز و ولتاژ ضربه نامی آن برابر با 8 کیلوولت است.

Specifications of Schneider LV429840 Compact Automatic Switch
Schneider 100 Amp Three-Pole 36kA Automatic Switch from the Compact NSX100F series with technical code LV429840 is a 3-pole switch with protection for all 3 phases that protects equipment against both overload and short-circuit current. Its trip unit includes an adjustable thermal protection unit for overload and a fixed magnetic protection unit for short-circuit current. The trip unit current of this switch is 100 Amps. This switch does not have the ability to protect against leakage current. Its breaking capacity at 415 V AC is 36 kA, its rated voltage is 690 V at 50/60 Hz and its rated impulse voltage is 8 kV.

نقد و بررسی

این کلید مجهز به یک ضامن برای کنترل آن و 5 اسلات برای نصب تجهیزات جانبی است. دوام مکانیکی آن برابر با 50000 سیکل و درجه حفاظت آن IP40 است. محدوده دمایی مناسب برای عملکرد صحیح آن‌ها برابر با 25- تا 70 درجه سانتیگراد و برای ذخیره و نگهداری بین 50- تا 85 درجه می‌باشد. این کلید به صورت ثابت روی صفحه نصب می‌شود. قبل از قطع می‌تواند 1.5 برابر جریان نامی را در 120 تا 400 ثانیه و 6 برابر جریان نامی را در 15 ثانیه (تأخیر زمانی طولانی مدت (tr)) تحمل کند. تأخیر زمانی طولانی مشخصه معکوس زمانی است که با افزایش جریان زمان قطع کاهش می‌یابد. جریان قطع کوتاه مدت این کلید (Isd) برابر با 800 آمپر است. جریان Isd مقدار جریان اتصال کوتاهی است که در صورت عبور آن از کلید حتی به مدت کوتاه، کلید مدار را قطع می کند.

This switch is equipped with a latch for its control and 5 slots for the installation of accessories. Its mechanical durability is 50,000 cycles and its protection degree is IP40. The temperature range suitable for their correct operation is -25 to 70 ° C and for storage and maintenance is between -50 and 85 ° C. This switch is fixedly mounted on the panel. Before disconnecting, it can withstand 1.5 times the rated current for 120 to 400 seconds and 6 times the rated current for 15 seconds (long time delay (tr)). Long time delay is the inverse characteristic of time, which decreases with increasing current, the breaking time. The short-time breaking current of this switch (Isd) is 800 A. Isd current is the amount of short-circuit current that, if it passes through the switch, even for a short time, will cut off the circuit breaker.


نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 100 آمپر 50 کیلو آمپر:
از جمله واحدهای حفاظت در کلیدهای کمپکت، حرارتی – مغناطیسی یا TM-D است. این حفاظت به دو بخش حفاظت حرارتی (بخش حساس به حرارت) و حفاظت مغناطیسی (بخش حساس به جریان) تقسیم می شود. جریان نامی Ir در این حفاظت قابل تنظیم (با استفاده از پیچ نصب شده بر روی پنل تنظیمات) و جریان مغناطیسی Im ثابت است. در حفاظت حرارتی اگر جریان عبوری از بی متال از مقدار جریان نامی بیش تر شود، بی متال گرم و گرم تر شده سپس اگر در مدت معینی جریان کم نشود بی متال داغ و خم شده و با برخورد به میله ی تریپ برق را قطع می کند. حفاظت مغناطیسی یک سیم پیچ مغناطیسی دارد که در شرایط اتصال کوتاه فعال می شود. وقتی جریان بزرگ اتصال کوتاه از سیم پیچ مغناطیسی عبور کند، میدان مغناطیسی در آن ایجاد خواهد کرد که هسته ی سیم پیچ را به سمت میله ی تریپ حرکت می دهد و با برخورد آن به میله ی تریپ برق قطع می شود. این حفاظت می تواند برق را بدون تاخیر قطع کند.

:How the TM-D trip unit works in a Schneider three-pole 100 amp 50 kiloamp automatic switch
Among the protection units in compact switches is thermal-magnetic or TM-D. This protection is divided into two parts: thermal protection (heat-sensitive part) and magnetic protection (current-sensitive part). The rated current Ir in this protection is adjustable (using a screw installed on the adjustment panel) and the magnetic current Im is fixed. In thermal protection, if the current passing through the bimetal exceeds the rated current value, the bimetal heats up and gets hotter. Then, if the current does not decrease within a certain period of time, the bimetal heats up and bends and cuts off the power by hitting the trip rod. Magnetic protection has a magnetic coil that is activated in short-circuit conditions. When a large short-circuit current passes through the magnetic coil, it will create a magnetic field in it, which moves the coil core towards the trip rod, and when it hits the trip rod, the power is cut off. This protection can cut off the power without delay.
