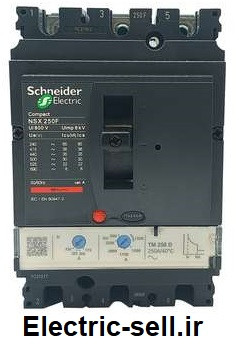

کلید اتوماتیک 250 آمپر اشنایدر سه پل 36kA حفاظت LSoI

کلید اتوماتیک 250 آمپر سه پل 36kA اشنایدر(سل الکتریک دات آی آر)
اتصال کوتاه و اضافه بار به عنوان دو عامل مهمی هستند که سبب ایجاد خطا در سیستم های الکتریکی می شوند. یا وقوع هر یک از این دو خطا اگر برق در مدت مشخصی کم نشود، تجهیزات آسیب های جبران ناپذیری می بینند. کلید کمپکت اشنایدر می تواند با استفاده از حفاظت حرارتی – مغناطیسی برق را در شرایط اضافه بار و اتصال کوتاه قطع کند و از تجهیزات محافظت کند.

Schneider 250 Amp Three-Pole 36kA Circuit Breaker
Short circuit and overload are two important factors that cause faults in electrical systems. Or if either of these two faults occurs, if the power is not reduced within a certain period, the equipment will be irreparably damaged. Schneider compact circuit breaker can use thermal-magnetic protection to cut off electricity in overload and short circuit conditions and protect the equipment.

مشخصات کلید اتوماتیک کمپکت LV431630 اشنایدر:
کد فنی LV431630، کلید اتوماتیک سه پل NSX250 است. این کلید می تواند بین 175 تا 250 کار کند و امکان تغییر این جرین نامی بر روی کلید تعبیه شده است. این کمپکت قدرت قطع 35 کیلو آمپری دارد.

:Specifications of Schneider LV431630 Compact Circuit Breaker
The technical code LV431630 is a three-pole NSX250 circuit breaker. This switch can operate between 175 and 250 and the ability to change this rating is built into the switch. This compact has a breaking capacity of 35 kA.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 250 آمپر 36 کیلو آمپر :
واحد تریپ TM-D از دو حفاظت حرارتی و مغناطیسی تشکیل شده است. اگر جریانی که از حفاظت حرارتی عبور می کند از مقدار تنظیم شده ی جریان نامی بیش تر شود، بی متال به خاطر گرمای زیاد داغ و خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود. بنابراین این حفاظت با یک تاخیر مشخصی برق را قطع کرده و از تجهیزات در برابر اضافه بار محافظت می کند. در شرایط اتصال کوتاه باید بدون تاخیر برق قطع شود از این رو از حفاظت مغناطیسی استفاده می شود. حفاظت مغناطیسی یک سیم پیچ مغناطیسی دارد که با عبور جریان از آن یک میدان مغناطیسی تولید می کند که باعث حرکت هسته ی سیم پیچ به سمت میله ی تریپ و قطع برق می شود.

:How the TM-D trip unit works in Schneider's three-pole 250 Amp 36 kA circuit breaker
The TM-D trip unit consists of two thermal and magnetic protections. If the current passing through the thermal protection exceeds the set value of the rated current, the bimetal heats up and bends due to excessive heat and hits the trip rod, causing the power to be cut off. Therefore, this protection cuts off the power with a certain delay and protects the equipment from overload. In a short circuit condition, the power must be cut off without delay, hence the use of magnetic protection. Magnetic protection has a magnetic coil, which produces a magnetic field when the current passes through it, which causes the core of the coil to move towards the trip rod and cut off the power.
