• Non-switched distance protection with 6 measuring systems (21/21N)
• Highresistance ground (earth)-fault
• Highresistance ground (earth)-fault protection for single- and three-pole tripping (50N/51N/67N)
BREAKER-FAILURE PROTECTION
• Tele (pilot) protection (85)
• Powerswing detection/tripping (68/68T)
• Phase-overcurrent protection (50/51/67)
• STUBbusovercurrent protection (50 STUB)
• Auto-reclosure (79) • Synchro-check (25)
• Switch-onto-fault protection (50HS) • Over/undervoltage protection (59/27) • Over/underfrequency protection (81O/U)

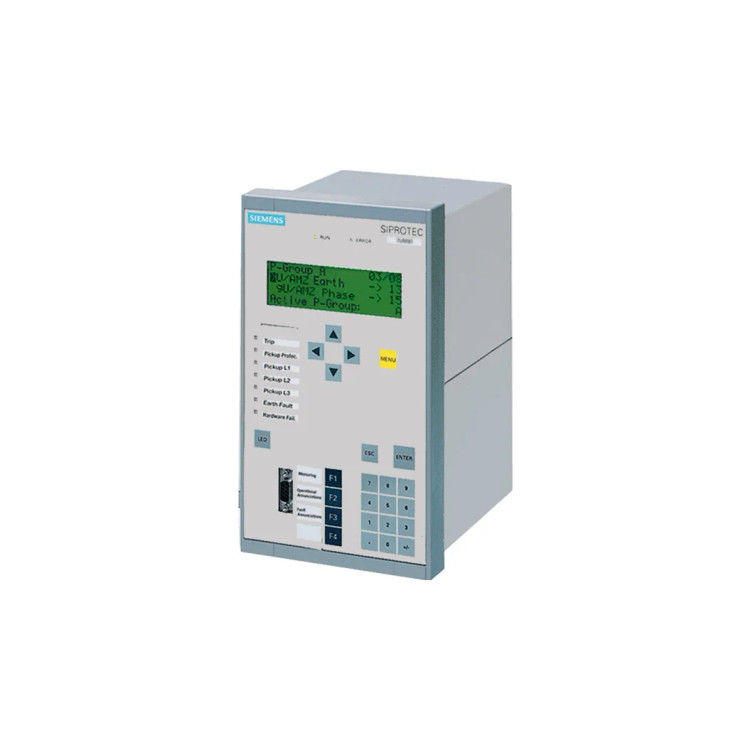

رله حفاظتی دیفرانسیل دیستانس زیمنس سیپروتک 4 7SA5221
رله SIPROTEC4 7SA522 حفاظت دیستانس کامل را ارائه میدهد و تمام عملکردهایی را که معمولاً برای حفاظت از یک خط برق مورد نیاز است، در خود جای داده است. این رله به گونهای طراحی شده است که رفع خطای سریع و انتخابی را در کابلهای انتقال و فوق انتقال و خطوط هوایی با یا بدون جبران خازن سری فراهم کند. نقطه ستاره سیستم قدرت میتواند به صورت جامد یا زمین شده با مقاومت (زمین شده)، زمین شده با رزونانس از طریق سیمپیچ پترسون یا ایزوله باشد. 7SA522 برای کاربردهای قطع تک قطبی و سه قطبی با و بدون طرحهای حفاظت تله (پایلوت) مناسب است. 7SA522 شامل چندین عملکرد حفاظتی است که معمولاً برای حفاظت از خطوط انتقال مورد نیاز است. - زمان قطع سریع - مناسب برای کابلها و خطوط هوایی با یا بدون جبران خازن سری - تشخیص نوسان توان خودتنظیم برای فرکانسهای نوسان توان تا 7 هرتز - ارتباط دیجیتال رله به رله برای توپولوژیهای دو و سه ترمیناله - بازبست خودکار تطبیقی (ADT)
7SA5221 -4NB90-5QB1-L0R Protection Relay DIstance & Diff Siemens
The SIPROTEC4 7SA522 relay provides full-scheme distance protection and incorporates all functions usually required for the protection of a power line. The relay is designed to provide fast and selective fault clearance on transmission and subtransmission cables and overhead lines with or without series capacitor compensation. The power system star point can be solid or resistance grounded (earthed), resonant-earthed via Peterson coil or isolated. The 7SA522 is suitable for single-pole and three-pole tripping applications with and without tele (pilot) protection schemes. The 7SA522 incorporates several protective functions usually required for transmission line protection. − High-speed tripping time − Suitable for cables and overhead lines with or without series capacitor compensation − Self-setting power swing detection for power swing frequencies upt to 7 Hz − Digital relay-to-relay communication for two and three terminal topologies − Adaptive auto-reclosure (ADT)
رله حفاظتی دیفرانسیل دیستانس زیمنس سیپروتک 4 7SA5221
رله SIPROTEC4 7SA522 حفاظت دیستانس کامل را ارائه میدهد و تمام عملکردهایی را که معمولاً برای حفاظت از یک خط برق مورد نیاز است، در خود جای داده است. این رله به گونهای طراحی شده است که رفع خطای سریع و انتخابی را در کابلهای انتقال و فوق انتقال و خطوط هوایی با یا بدون جبران خازن سری فراهم کند. نقطه ستاره سیستم قدرت میتواند به صورت جامد یا زمین شده با مقاومت (زمین شده)، زمین شده با رزونانس از طریق سیمپیچ پترسون یا ایزوله باشد. 7SA522 برای کاربردهای قطع تک قطبی و سه قطبی با و بدون طرحهای حفاظت تله (پایلوت) مناسب است. 7SA522 شامل چندین عملکرد حفاظتی است که معمولاً برای حفاظت از خطوط انتقال مورد نیاز است. - زمان قطع سریع - مناسب برای کابلها و خطوط هوایی با یا بدون جبران خازن سری - تشخیص نوسان توان خودتنظیم برای فرکانسهای نوسان توان تا 7 هرتز - ارتباط دیجیتال رله به رله برای توپولوژیهای دو و سه ترمیناله - بازبست خودکار تطبیقی (ADT)
7SA5221 -4NB90-5QB1-L0R Protection Relay DIstance & Diff Siemens
The SIPROTEC4 7SA522 relay provides full-scheme distance protection and incorporates all functions usually required for the protection of a power line. The relay is designed to provide fast and selective fault clearance on transmission and subtransmission cables and overhead lines with or without series capacitor compensation. The power system star point can be solid or resistance grounded (earthed), resonant-earthed via Peterson coil or isolated. The 7SA522 is suitable for single-pole and three-pole tripping applications with and without tele (pilot) protection schemes. The 7SA522 incorporates several protective functions usually required for transmission line protection. − High-speed tripping time − Suitable for cables and overhead lines with or without series capacitor compensation − Self-setting power swing detection for power swing frequencies upt to 7 Hz − Digital relay-to-relay communication for two and three terminal topologies − Adaptive auto-reclosure (ADT)
