TRIPPING 3-POLE TRIPPING 1/3-POLE
POWER SWING DETECTION, PARALLEL LINE COMPENSATION
AUTO-RECLOSURE, SYNCHRO-CHECK
BREAKER-FAILURE PROTECTION
MEASURING INPUT (4 X V, 4 X I)
IPH = 1A, IE = 1A (MIN = 0.05A)
AUXILIARY VOLTAGE: 110 TO 250V DC, 115 TO 230V AC
BINARY INPUT THRESHOLD 88V HOUSING WIDTH 1/1 19", 14 LEDS 29 BINARY/INDICATION INPUTS, 21 SIGNAL/COMMAND OUTPUTS, 12 FAST RELAYS

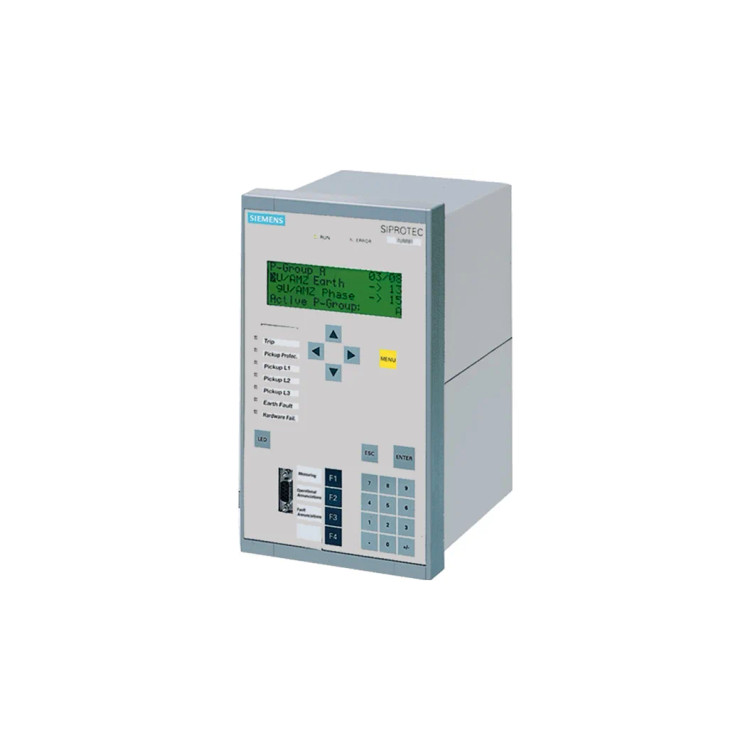

رله حفاظتی دیستانس زیمنس سیپروتک 4 7SA6121
رله حفاظت دیستانس SIPROTEC47SA6 یک دستگاه جهانی برای حفاظت، کنترل و اتوماسیون بر اساس سیستم SIPROTEC4 است. سطح بالای انعطافپذیری آن، پیادهسازی آن را در تمام سطوح ولتاژ مناسب میکند. با این رله، شما به طور ایدهآل برای آینده مجهز هستید: امنیت سرمایهگذاری را ارائه میدهد و همچنین در هزینههای عملیاتی صرفهجویی میکند. − زمان قطع سریع − محدوده تنظیم امپدانس، تنظیمات بسیار کوچکی را برای حفاظت از خطوط بسیار کوتاه فراهم میکند. − تشخیص خودتنظیم برای فرکانسهای نوسان توان تا 7 هرتز. − آشکارساز اشباع ترانسفورماتور جریان، با محافظت از دیستانس در صورت اشباع CT، از قطع غیرانتخابی جلوگیری میکند. − حفاظت از راه دور تفکیک فاز برای بهبود گزینشپذیری و در دسترس بودن. − ارتباط دیجیتال رله به رله از طریق رابط داده حفاظت سریال یکپارچه. − بازبست خودکار تطبیقی (ADT)
:7SA6121-4MB92-7PB5-L0R Protection Relay DIstance Siemens
The SIPROTEC47SA6distance protection relay is a universal device for protection, control and automation on the basis of the SIPROTEC4system. Its high level of flexibility makes it suitable to be implemented at all voltage levels. With this relay you are ideally equipped for the future: it offers security of investment and also saves on operating costs. − High-speed tripping time − Impedance setting range allows very small settings for the protection of very short lines − Self-setting detection for power swing frequencies up to 7 Hz − Current transformer saturation detector prevents non-selective tripping by distanceprotectionintheeventofCTsaturation. − Phase-segregated teleprotection for improved selectivity and availability − Digital relay-to-relay communication by means of an integrated serial protection data interface − Adaptive auto-reclosure (ADT)
رله حفاظتی دیستانس زیمنس سیپروتک 4 7SA6121
رله حفاظت دیستانس SIPROTEC47SA6 یک دستگاه جهانی برای حفاظت، کنترل و اتوماسیون بر اساس سیستم SIPROTEC4 است. سطح بالای انعطافپذیری آن، پیادهسازی آن را در تمام سطوح ولتاژ مناسب میکند. با این رله، شما به طور ایدهآل برای آینده مجهز هستید: امنیت سرمایهگذاری را ارائه میدهد و همچنین در هزینههای عملیاتی صرفهجویی میکند. − زمان قطع سریع − محدوده تنظیم امپدانس، تنظیمات بسیار کوچکی را برای حفاظت از خطوط بسیار کوتاه فراهم میکند. − تشخیص خودتنظیم برای فرکانسهای نوسان توان تا 7 هرتز. − آشکارساز اشباع ترانسفورماتور جریان، با محافظت از دیستانس در صورت اشباع CT، از قطع غیرانتخابی جلوگیری میکند. − حفاظت از راه دور تفکیک فاز برای بهبود گزینشپذیری و در دسترس بودن. − ارتباط دیجیتال رله به رله از طریق رابط داده حفاظت سریال یکپارچه. − بازبست خودکار تطبیقی (ADT)
7SA6121-4MB92-7PB5-L0R Protection Relay DIstance Siemens
The SIPROTEC47SA6distance protection relay is a universal device for protection, control and automation on the basis of the SIPROTEC4system. Its high level of flexibility makes it suitable to be implemented at all voltage levels. With this relay you are ideally equipped for the future: it offers security of investment and also saves on operating costs. − High-speed tripping time − Impedance setting range allows very small settings for the protection of very short lines − Self-setting detection for power swing frequencies up to 7 Hz − Current transformer saturation detector prevents non-selective tripping by distanceprotectionintheeventofCTsaturation. − Phase-segregated teleprotection for improved selectivity and availability − Digital relay-to-relay communication by means of an integrated serial protection data interface − Adaptive auto-reclosure (ADT)
