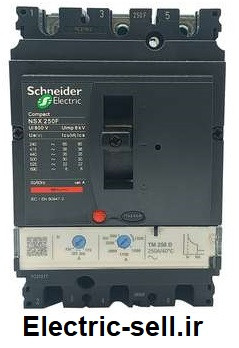

کلید اتوماتیک 160 آمپر قابل تنظیم اشنایدر سه پل 36kA حفاظت LSoI

مشخصات کلید اتوماتیک کمپکت LV430310 اشنایدر(سل الکتریک دات آی آر)
کلید اتوماتیک اشنایدر با کد فنی LV430310، از سری NSX160 سه پل است. از جمله مهم ترین مشخصات این کلید؛ منبع تغذیه AC، واحد تکنولوژی قطعِ حرارتی – مغناطیسی یا TM-D، قدرت قطع 25 کیلو آمپری، رنج جریان نامی بین 112 تا 160 آمپر است.

Schneider LV430310 Compact Circuit Breaker Specifications
Schneider circuit breaker with technical code LV430310 is from the NSX160 series, three-pole. Among the most important specifications of this switch are; AC power supply, thermal-magnetic or TM-D technology unit, breaking capacity of 25 kiloamperes, rated current range between 112 and 160 amps.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 160 آمپر 25 کیلو آمپر
واحد تکنولوژی قطع حرارتی – مغناطیسی از دو حفاظت حرارتی و مغناطیسی تشکیل شده است، حفاظت حرارتی برای قطع برق در شرایط اضافه بار و حفاظت مغناطیسی برای قطع برق در شرایط اتصال کوتاه استفاده می شود. در صورتی که جریان عبوری از کلید از مقدار قابل تنظیم جریان نامی بیش تر شود، بی متال داغ و خم شده و با برخورد به میله ی تریپ برق را قطع می کند. از زمان وقوع اضافه بار تا قطع برق یک تاخیر مشخصی هست اما این تاخیر در شرایط اتصال کوتاه می تواند به تجهیزات آسیب های جبران ناپذیری وارد کند، از این رو به حفاظت مغناطیسی نیاز هست که بتواند بدون هیچ تاخیری برق را قطع کند. در این حفاظت اگر اتصال کوتاهی رخ دهد، جریان اتصال کوتاه از سیم پیچ عبور کرده و سبب تولید میدان مغناطیسی می شود. این میدان مغناطیسی هسته ی سیم پیچ را به سمت میله ی تریپ حرکت داده و با برخورد به آن برق را قطع می کند.

How the TM-D trip unit works in Schneider three-pole 160 amp 25 kiloampere automatic switch
The thermal-magnetic technology unit consists of two thermal and magnetic protections, thermal protection is used to cut off power in overload conditions and magnetic protection is used to cut off power in short circuit conditions. If the current passing through the switch exceeds the adjustable value of the rated current, the bimetal heats up and bends and cuts off power by hitting the trip rod. There is a certain delay from the time of overload to the power outage, but this delay can cause irreparable damage to the equipment in a short circuit condition, hence the need for magnetic protection that can cut off the power without any delay. In this protection, if a short circuit occurs, the short circuit current passes through the coil and produces a magnetic field. This magnetic field moves the coil core towards the trip rod and cuts off the power when it hits it.
